جدول طراحی تیرچه کرمیت مخصوص مهندسین محاسب

در راستای اعتلای دانش فنی اجرای سقف های کرمیت مطالب و جداول زیر تقدیم مهندسان محاسب و پیمانکاران محترم می گردد.

توجه:جداول و مشخصات صفحات زیر فقط جهت راهنمائی است و باید به تائید مهندس مشاور ویا محاسب برسد.

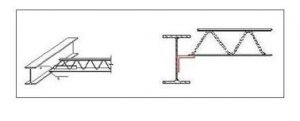

تیرچه کرومیت در اسکلت فولادی:

تیرچه کرومیت در اسکلت فولادی

توجه:

  • بال فوقانی حداقل 12 سانتیمتر کوتاهتر گرفته شود.

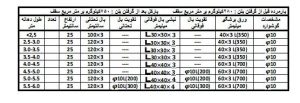

جدول تیرچه کرومیت

حرارتی  فقط عمود   بر تیرچه ها (استانداد 12977 بند 3-5)یک در میان به تیرچه جوش شود.

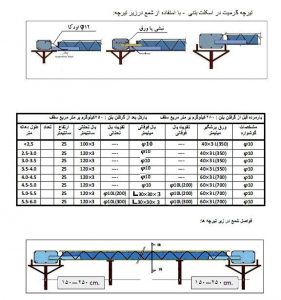

تیرچه کرمیت در اسکلت بتنی :

تیرچه کرومیت در اسکلت بتنی

توجه:

  • بال فوقانی حداقل 20 سانتیمتر کوتاهتر گرفته شود.(برای جاگذاری راحت تیرچه ها)
  • در تیرچه های بدون آویز از انتهای بال تحتانی یک میلگرد شماره 12 به صورت مورب به انتهای بال فوقانی نصب شود.(اودکا)
  • حرارتی  فقط عمود بر تیرچه ها(استانداد 12977 ) به تیرچه ها با سیم بسته یا جوش  شود.
  • بجای اودکا می توان از جزییات وسطی استفاده شود.
  • در تیر آویز با اجرای مطبق جزییات زیر نیازی به اودکا نییست.

  •  در اجرای با شمع  نیازی نیست که حرارتی عمود بر تیرچه ها  به تیرچه  جوش شود وباسیم میتواندبسته شود.

ویدیوهای مربوط به اجرای انواع سقف کرمیت را درشبکه  آپارات ببینید.

منبع:کرومیت پارس
